金礦開采與選礦行業發展到今天，越來越多的高品位金礦被發現和開采，現在留給我們的更多的是低品位的金礦，堆浸提金技術在選別低品位金礦的應用上工藝流程短、見效快，效果一直很好。但是，影響堆浸提金效果的因素比較多，能否達到預期效果受到很多因素的制約。這里主要講四個影響因素。

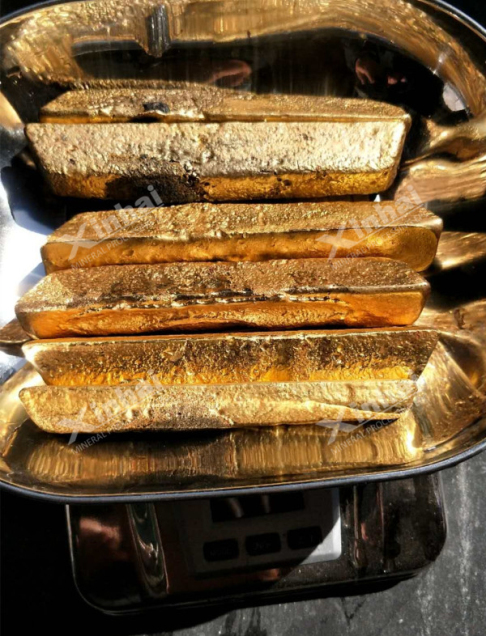

堆浸提金-成品金

礦石方面的影響

金礦中常常還有其他種類的礦物組分，如鐵礦物、鉛礦物、銻礦物等。其中金屬組分會對氰化浸出產生一定的影響，減緩或加速金的溶解。如果金礦中含有碳質物，則會影響被碳物質包裹的礦石顆粒與氰化物溶液進行反應，阻礙金的溶解。而且礦石中具有活性碳會將已溶解的金吸附，產生劫金現象，從而降低了金的浸出率、回收率，對提金過程產生嚴重的影響。

為減輕、消除其他礦物組分對堆浸法提金的有害影響，在氰化浸出前應先用飽和的堿性溶液對礦堆進行充分地噴淋洗礦，使其他有害礦物組分沉淀、分解，使排出礦堆的溶液的PH值保持在9.54以上，并棄去洗礦水。此時，便可用堆浸法進行提金。

通常，礦石粒度越小，其浸出時間就越短，浸出率也越高。但在實際情況中，將已破碎到5~20毫米的礦粒進行堆浸。如粉礦量-200目含量超過35%，若用常規的堆浸法，則會造成礦堆表面板結形成溝流，降低金的浸出率。

堆浸提金設備

浸出液方面的影響

使用低濃度的氰化物溶液，如氰化物溶液的濃度在0.05%以下時，金的溶解速度快;使用高濃度的氰化物溶液，如氰化物溶液在0.15%以上時，金的溶解速度慢。因此，根據礦石成分和不同的浸出階段，將氰化物溶液的濃度控制在0.025%~0.1%之間比較合適。

金的溶解速度與溶液中氧的濃度成正比，氧的濃度的降低必然導致金的溶解速度的降低。因此，要對浸出液進行通風通氧，保證參與反映的氧氣隨時充足。

噴淋方面的影響

當噴淋強度大時，溶液與礦石之間的相對運動得以加強，強化擴散，提高了浸出率。但噴淋強度不宜過大，否則會使礦物中的雜質浸出，降低浸出液中的含金量。一般來說，噴淋強度控制在0.05~0.1L/t每分鐘之間。

堆浸提金過程

堆浸方面的影響

礦堆的滲透性好，含金溶液能夠通過礦堆及時的排出，加快浸出反應速度，縮短周期，提高浸出率。入浸礦粒的大小、礦石中粘土含量等因素都會影響礦堆滲透性。

浸透性好的礦石，可將礦堆高度設高一些。浸透性差的礦石，其礦堆高度不宜太高，否則會降低礦堆滲透性，延長浸出時間。一般來說，礦堆高度保持在3~10米為宜。可以通過試驗來確定礦堆的高度。

雖然堆浸法提金工藝流程短、見效快，但在提金過程中受到眾多因素的影響。為保證提金的順利進行，必須綜合考慮各種影響因素，采取有效措施加以分析、研究和控制。
